Формулы стеклопакетов: как расшифровать обозначения и выбрать подходящую конструкцию

Что такое формула стеклопакета

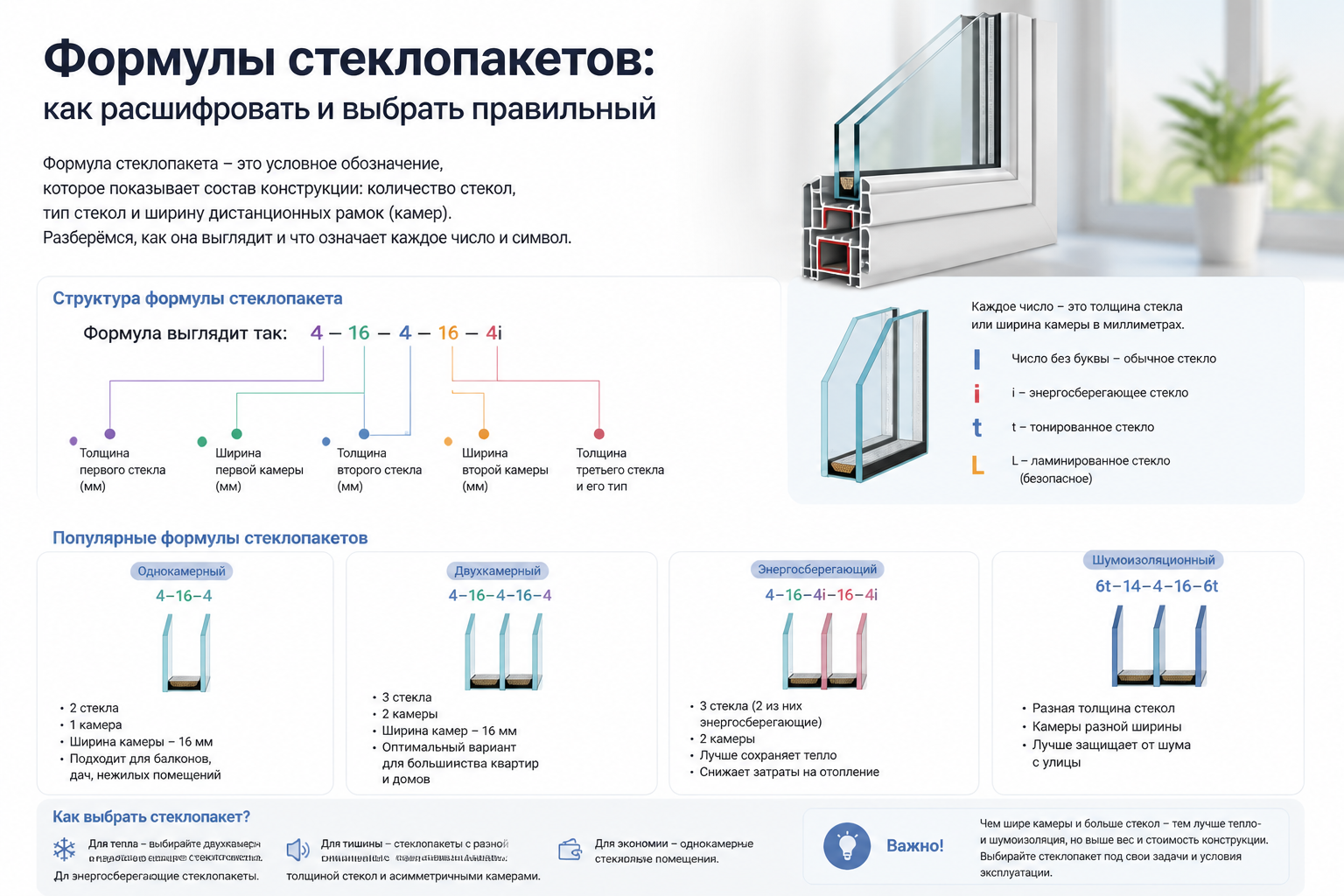

Формула стеклопакета - это краткая запись его внутреннего устройства. Она помогает понять конструкцию изделия без разреза и длинного технического описания: сколько листов стекла установлено, какой толщины каждый лист, какова ширина межстекольных камер и какие функциональные свойства имеют стёкла.

Классический пример - 4-16-4. Такая запись означает: стекло толщиной 4 мм, дистанционная камера шириной 16 мм и второе стекло толщиной 4 мм. Это однокамерный стеклопакет общей номинальной толщиной 24 мм.

В расширенной записи рядом с числами могут стоять буквы, индексы и условные обозначения: 4M1-16Ar-4i. Они уточняют марку стекла, газовое заполнение камеры и наличие низкоэмиссионного покрытия. Поэтому формула - не просто набор цифр, а технический «паспорт» светопрозрачной части окна.

Как читать формулу: основные элементы

Цифры в формуле обычно читают слева направо - от наружного стекла к внутреннему. Дефисы разделяют слои конструкции. В простой схеме чередуются стекло и камера:

стекло - камера - стекло - для однокамерного пакета;
стекло - камера - стекло - камера - стекло - для двухкамерного.

Толщина стекла

Числа 4, 5, 6 и другие перед обозначением стекла показывают его толщину в миллиметрах. Наиболее распространено листовое стекло 4 мм. Увеличенная толщина применяется, когда важны прочность, безопасность или шумоизоляция. Например, наружное стекло 6 мм лучше сопротивляется ветровой нагрузке, а сочетание стёкол разной толщины помогает снизить резонанс и улучшить акустический комфорт.

Ширина камеры

Число между стёклами обозначает расстояние между ними, то есть ширину дистанционной рамки и газовой камеры. В записи 4-16-4 камера составляет 16 мм. Внутри неё находится осушенный воздух либо инертный газ - чаще аргон, реже криптон.

Количество камер

Камера - это герметичное пространство между двумя стёклами, а не количество самих стёкол. Два стекла образуют одну камеру, три стекла - две камеры. Это важное отличие: двухкамерный стеклопакет всегда содержит три стекла.

Специальные обозначения

Производители используют собственные сокращения, но чаще встречаются следующие:

• M1 - марка листового стекла, встречающаяся в технической документации;
• i - низкоэмиссионное мягкое покрытие, удерживающее тепло в помещении;
• K - низкоэмиссионное твёрдое покрытие;
• Ar - заполнение камеры аргоном;
• Kr - заполнение криптоном;
• Т или Tempered - закалённое стекло;
• Triplex, 33.1, 44.2 - многослойное безопасное стекло с полимерной плёнкой;
• Sun, Stopsol, MF и похожие обозначения - солнцезащитные, мультифункциональные или декоративные стёкла.

Условные обозначения могут отличаться у брендов и переработчиков. Если важны точные характеристики - коэффициент сопротивления теплопередаче, светопропускание или защита от солнца, - нужно смотреть спецификацию конкретного стекла, а не только буквенный индекс.

Формула стеклопакета по ГОСТ: СПО и СПД

В технической документации можно встретить не только запись вида 4-16-4, но и более полное обозначение стеклопакета. Формула записывается от наружного стекла к внутреннему и может включать тип стеклопакета, характеристики стёкол, ширину дистанционных рамок и вид газа в камерах.

Для обозначения конструкции применяются сокращения:

• СПО - стеклопакет однокамерный, состоящий из двух стёкол и одной камеры;
• СПД - стеклопакет двухкамерный, состоящий из трёх стёкол и двух камер.

Например, обозначение СПО 4М1-16Ar-4М1 относится к однокамерному стеклопакету из двух стёкол толщиной 4 мм с камерой 16 мм, заполненной аргоном. Непосредственно формула такого стеклопакета записывается как 4М1-16Ar-4М1.

Для двухкамерного варианта пример записи может выглядеть так: СПД 4М1-12-4М1-12-4М1. В конструкции три стекла толщиной по 4 мм и две камеры шириной по 12 мм.

Таким образом, СПО или СПД обозначают тип стеклопакета, а последовательность цифр и букв описывает его конструкцию.

Таблица обозначений в формулах стеклопакетов

У разных производителей часть обозначений специальных покрытий и стёкол может отличаться. Поэтому при сравнении сложных формул стоит ориентироваться не только на сокращения, но и на техническую спецификацию конкретного изделия.

Однокамерный стеклопакет: формула и особенности

Однокамерный стеклопакет состоит из двух стёкол, между которыми расположена одна герметичная камера. Его базовая формула выглядит так: 4-16-4.

Расшифровка проста:

• первое стекло - 4 мм;
• камера - 16 мм;
• второе стекло - 4 мм;
• общая номинальная толщина - 24 мм.

Однокамерная конструкция легче двухкамерной, пропускает больше света и нередко стоит дешевле. Но её теплозащитные и звукоизоляционные возможности зависят от состава. Современный вариант 4M1-16Ar-4i с аргоном и i-стеклом заметно эффективнее обычного пакета 4-16-4 без функционального покрытия.

Когда выбирают однокамерный пакет

Его устанавливают в неотапливаемых помещениях, на лоджиях, верандах, в южных регионах или в окнах, где критичны небольшой вес и высокая светопроницаемость. Для жилого отапливаемого дома однокамерный пакет разумно рассматривать прежде всего в энергоэффективном исполнении - с низкоэмиссионным либо мультифункциональным стеклом и газовым заполнением.

Формула двухкамерного стеклопакета

Двухкамерный стеклопакет включает три стекла и две камеры. Его типовая формула - 4-10-4-10-4 или 4-12-4-12-4. В первом случае толщина составляет 32 мм: 4 + 10 + 4 + 10 + 4.

У двухкамерной конструкции больше возможностей для тепло- и шумоизоляции, поскольку появляется дополнительная воздушная прослойка и третье стекло. Однако сам по себе факт наличия двух камер не гарантирует максимальную энергоэффективность. Сравнивать нужно весь состав: толщину камер, тип покрытий, газовое заполнение, качество герметизации и профильную систему окна.

Пример современной тёплой формулы: 4M1-14Ar-4-14Ar-4i. Здесь наружное и среднее стёкла обычные, в двух камерах находится аргон, а внутреннее стекло имеет низкоэмиссионное покрытие. Покрытие обращают внутрь камеры, чтобы защитить его от механических повреждений и сохранить рабочие свойства.

Симметричная и асимметричная формула

Симметричный вариант имеет одинаковые дистанции и одинаковую толщину стёкол: 4-12-4-12-4. Асимметричный - разные: 6-14-4-10-4. Асимметрия особенно полезна в шумных местах: разные толщины стёкол и камер уменьшают вероятность того, что звуковые колебания будут усиливать друг друга на одной частоте.

Маркировка и формулы стекла в стеклопакетах

В формулу могут включать не только толщину, но и тип каждого листа. Например, 6Т-16Ar-44.2 описывает однокамерный пакет с закалённым стеклом 6 мм с одной стороны и триплексом 44.2 с другой. Такая комбинация применяется там, где повышены требования к безопасности: в дверях, витринах, панорамном остеклении, окнах нижних этажей и детских учреждениях.

На практике запись может быть сокращённой. Например, вместо полного названия торгового продукта укажут только толщину и индекс покрытия: 4MF-16Ar-4i. Для заказа этого обычно достаточно, но для проектной документации полезно дополнительно фиксировать производителя, сторону нанесения покрытия, цвет, светотехнические параметры и требования к закалке.

Почему важно расположение покрытия

У стеклопакета есть поверхности, которые условно нумеруются от улицы к помещению. У однокамерного пакета их четыре, у двухкамерного - шесть. Мягкое i-покрытие наносят на внутреннюю поверхность стекла, обращённую в камеру: обычно на поверхность № 3 в однокамерном пакете или № 5 в двухкамерном. Мультифункциональное покрытие чаще размещают на поверхности № 2, чтобы оно работало против перегрева летом и теплопотерь зимой.

Популярные формулы стеклопакетов: таблица

По формуле можно быстро определить количество камер, число стёкол и общую номинальную толщину стеклопакета. Ниже приведены распространённые варианты для сравнения.

Одинаковая общая толщина не означает одинаковые характеристики. Например, два стеклопакета толщиной 40 мм могут отличаться толщиной стёкол, шириной камер, газовым заполнением и наличием функциональных покрытий.

Расшифровка распространённых формул стеклопакетов

4-16-4

Стандартный однокамерный пакет: два обычных стекла по 4 мм и камера 16 мм. Общая толщина - 24 мм. Это базовое решение без специальных свойств, если в записи не уточнено иное.

4M1-16Ar-4i

Однокамерный энергосберегающий пакет толщиной 24 мм. Снаружи установлено обычное стекло M1 толщиной 4 мм, камера 16 мм заполнена аргоном, внутреннее стекло 4 мм имеет низкоэмиссионное покрытие. Такая конструкция помогает сократить теплопотери по сравнению с обычной формулой 4-16-4.

4-10-4-10-4

Двухкамерный пакет из трёх стёкол по 4 мм и двух камер по 10 мм. Общая толщина - 32 мм. Подходит для систем, рассчитанных на 32-миллиметровое заполнение.

4-14Ar-4-14Ar-4i

Двухкамерный энергосберегающий стеклопакет общей толщиной 40 мм. В нём две 14-миллиметровые камеры с аргоном и внутреннее i-стекло. Такой состав часто используют в окнах для постоянно отапливаемых помещений.

6-16-4

Однокамерная конструкция с разной толщиной стёкол. Общая толщина - 26 мм. Более толстое наружное стекло может быть необходимо для прочности или использоваться как часть акустического решения.

6-14-4-12-4i

Двухкамерный асимметричный стеклопакет толщиной 40 мм. Разная толщина стёкол и камер полезна для улучшения звукоизоляции, а i-покрытие на внутреннем стекле повышает теплозащиту.

Формула расчёта толщины стеклопакетов

Чтобы рассчитать номинальную толщину стеклопакета, сложите толщины всех стёкол и ширины всех камер:

H = ΣS + ΣC,

где H - общая толщина стеклопакета, ΣS - сумма толщин стёкол, ΣC - сумма ширины камер.

Расчёт однокамерного пакета

Для формулы 4-16-4:

H = 4 + 16 + 4 = 24 мм.

Расчёт двухкамерного пакета

Для формулы 4-14-4-14-4:

H = 4 + 14 + 4 + 14 + 4 = 40 мм.

Этот расчёт нужен, чтобы проверить совместимость стеклопакета с оконным профилем и штапиками. При этом номинальная толщина не заменяет инженерный расчёт. Для крупноформатного остекления дополнительно учитывают ветровую нагрузку, высоту установки, вес створки, допустимые размеры стекла, необходимость закалки и требования безопасности.

Как рассчитать площадь и вес

Площадь стеклопакета определяется по формуле A = W × H, где W и H - ширина и высота в метрах. Ориентировочный вес обычного стекла толщиной 4 мм составляет около 10 кг на 1 м². Значит, стеклопакет 4-16-4 весит примерно 20 кг/м² без учёта рамки, герметиков и газа, а пакет 4-10-4-10-4 - около 30 кг/м². Фактический вес может отличаться при использовании триплекса, закалённого, более толстого или специального стекла.

Что можно узнать по формуле стеклопакета

Формула хорошо описывает конструкцию стеклопакета, но не заменяет его полную техническую характеристику.

По формуле можно определить

• сколько стёкол установлено;
• сколько камер находится между ними;
• толщину каждого стекла;
• ширину межстекольных камер;
• общую номинальную толщину стеклопакета;
• наличие аргона или другого газа, если это указано в обозначении;
• наличие специальных стёкол и покрытий, если они обозначены в формуле.

Что нельзя точно определить только по формуле

• реальное сопротивление теплопередаче всей оконной конструкции;
• точную звукоизоляцию в децибелах;
• светопропускание и цветопередачу;
• солнечный фактор и степень защиты помещения от перегрева;
• качество дистанционной рамки, герметиков и сборки;
• качество монтажа готового окна.

Поэтому две внешне похожие формулы могут иметь разные эксплуатационные характеристики. Особенно это заметно у стеклопакетов со специальными покрытиями, разными дистанционными рамками и многослойными стёклами.

Влияет ли дистанционная рамка на характеристики

Да. Дистанционная рамка разделяет стёкла и формирует ширину камеры. Помимо традиционных металлических рамок применяются так называемые тёплые дистанционные рамки из материалов с меньшей теплопроводностью. Они помогают снизить теплопередачу в краевой зоне стеклопакета и уменьшить вероятность сильного охлаждения внутреннего края стекла.

При этом тип дистанционной рамки не всегда понятен из сокращённой записи вроде 4-16-4. Если этот параметр важен, его следует уточнять отдельно в спецификации.

Как выбрать формулу под задачу

Универсально лучшей формулы не существует. Правильный состав зависит от климата, ориентации окна по сторонам света, уровня уличного шума, размеров конструкции, типа профиля и назначения помещения.

• Для тёплого жилья: выбирайте пакет с низкоэмиссионным или мультифункциональным стеклом; количество камер определяйте по климату и возможностям профильной системы.
• Для шумной улицы: важнее не только число камер, но и асимметрия - разные толщины стёкол, разные камеры, применение триплекса с акустической плёнкой.
• Для солнечной стороны: рассмотрите мультифункциональное или солнцезащитное стекло, которое уменьшает перегрев и снижает нагрузку на кондиционирование.
• Для панорамных окон и дверей: проверяйте требования по безопасному стеклу - закалённому или многослойному.
• Для холодной лоджии: иногда достаточно базового однокамерного состава, если помещение не включено в тепловой контур дома.

Нельзя выбирать стеклопакет только по принципу «чем толще, тем лучше». Например, увеличение камеры сверх оптимального значения не всегда заметно улучшает теплоизоляцию, а лишний вес повышает нагрузку на фурнитуру и створку.

Как проверить формулу стеклопакета при заказе окна

Перед заказом полезно проверить не только количество камер, но и полный состав стеклопакета. Особенно это важно, если продавец предлагает энергосберегающий, солнцезащитный или шумозащитный вариант.

1. Попросите указать формулу в спецификации. Вместо общего описания «двухкамерный энергосберегающий стеклопакет» лучше иметь точную запись его состава.
2. Посчитайте количество стёкол и камер. В однокамерном пакете два стекла, в двухкамерном - три.
3. Проверьте толщину. Сложите толщины всех стёкол и камер и сравните результат с заявленной общей толщиной.
4. Обратите внимание на обозначения Ar, i, MF и другие индексы. Они могут указывать на газовое заполнение или специальные свойства стекла.
5. Уточните расположение функционального стекла. Для покрытий важна не только их разновидность, но и сторона установки.
6. Проверьте совместимость с оконным профилем. Профильная система и штапики должны быть рассчитаны на стеклопакет выбранной толщины.
7. Для больших и панорамных конструкций запросите расчёт. Здесь важны не только теплоизоляция, но и ветровая нагрузка, размеры стекла, масса створки и требования безопасности.

Такой подход позволяет сравнивать предложения разных производителей по реальному составу, а не только по словам «тёплый», «премиальный» или «шумозащитный».

Частые ошибки при сравнении стеклопакетов

1. Путать камеры и стёкла. Формула 4-16-4 - однокамерная, хотя в ней два стекла.
2. Сравнивать только общую толщину. Пакеты одинаковой толщины могут серьёзно различаться по теплосбережению, защите от солнца и шуму.
3. Игнорировать покрытие. Однокамерный пакет с i-стеклом может оказаться практичнее обычного двухкамерного без покрытий.
4. Считать аргон решающим фактором. Газ повышает характеристики, но не заменяет правильный выбор стекла, камер и качественную герметизацию.
5. Заказывать «шумозащитный» пакет без расчёта. Для акустики важны частотный состав шума, герметичность монтажного шва, конструкция профиля и режим проветривания.
6. Не проверять допустимую толщину заполнения. Формула должна соответствовать конкретному профилю и комплекту штапиков.
