Как замерить стеклопакет для замены в пластиковом окне

Если стекло треснуло, внутри камер появился конденсат или вы хотите заменить обычный стеклопакет на энергосберегающий, заказывать новое окно целиком не требуется. В большинстве случаев меняют только стеклопакет. Главное условие — правильно определить его размеры, толщину и конструкцию.

Ошибка даже в несколько миллиметров может привести к тому, что новый пакет не войдёт в фальц либо будет слишком свободно стоять в раме. Также нельзя без проверки заказать более толстую конструкцию: для неё могут не подойти штапики, а створка способна получить избыточную нагрузку.

Содержание

Какие параметры нужны для заказа стеклопакета

Для изготовления нового изделия недостаточно назвать размер окна или створки. Стеклопакет — это отдельный герметичный элемент, который устанавливается внутрь профиля и фиксируется штапиками. Производителю обычно требуются следующие данные:

ширина — горизонтальный размер самого стеклопакета;
высота — вертикальный размер самого стеклопакета;
общая толщина — расстояние от наружной поверхности одного стекла до наружной поверхности другого;
формула — количество и толщина стёкол, ширина камер, специальные покрытия или заполнение газом;
тип стекла — обычное, энергосберегающее, мультифункциональное, закалённое, триплекс, матовое или тонированное;
расположение специальных стёкол, если одно из них должно быть обращено внутрь помещения или наружу.

Для прямоугольного стеклопакета достаточно ширины, высоты и толщины. Если окно имеет арочную, трапециевидную, треугольную или иную нестандартную форму, потребуется шаблон либо точный чертёж с размерами всех сторон, углов и радиусов.

Что понадобится для замера

Точные измерения удобнее проводить металлической рулеткой с жёстким полотном. Подойдёт и качественная линейка, если размер небольшой. Мягкая портновская лента для этой задачи не годится: она легко провисает и даёт заметную погрешность.

рулетка с миллиметровой шкалой;
тонкая линейка или штангенциркуль для проверки толщины;
лист бумаги или заметки в телефоне;
карандаш или маркер для подписи сторон;
фонарик — полезен для осмотра дистанционных рамок и маркировки;
пластиковая лопатка и перчатки, если планируется снятие штапиков.

Не используйте отвёртку, нож или стамеску, чтобы поддеть штапик: металл может оставить след на профиле, повредить уплотнитель или кромку стекла.

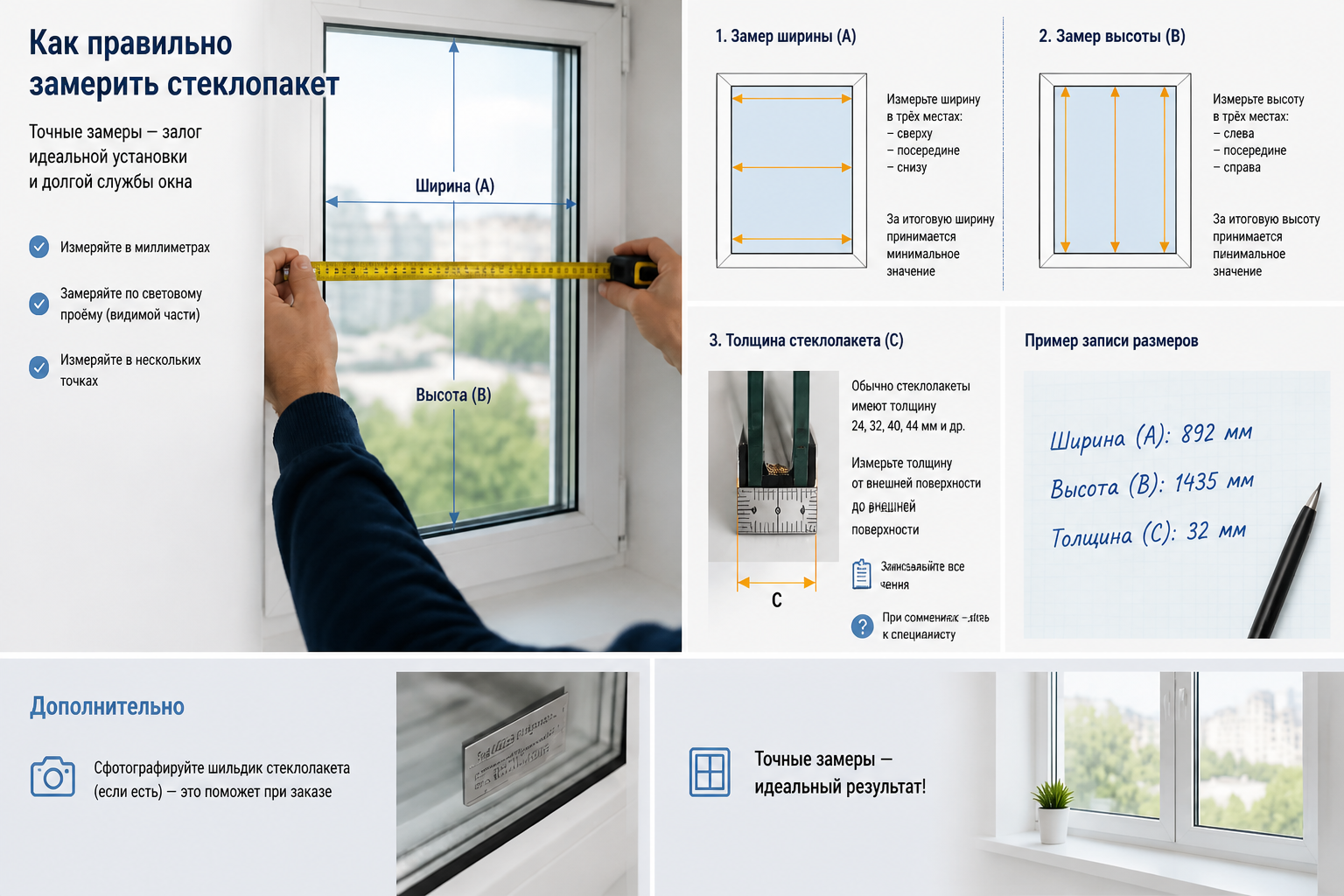

Как замерить стеклопакет

Как замерить стеклопакет без снятия из рамы

Этот способ подходит для предварительного расчёта, подбора ориентировочной стоимости и случаев, когда снять пакет прямо сейчас нельзя. Однако окончательный заказ по замеру без демонтажа лучше делать только при уверенности в конструкции или после подтверждения специалистом.

Измерьте видимую ширину стекла. Приложите рулетку от внутреннего края левого штапика до внутреннего края правого. Запишите результат в миллиметрах.
Измерьте видимую высоту. Аналогично определите расстояние от нижнего до верхнего штапика.
Определите заход стеклопакета под штапик. По каждой стороне край стеклопакета скрыт в профиле. Обычно видимый размер меньше фактического, но величина захода зависит от профильной системы и штапика.
Проверьте размер в нескольких точках. Ширину измерьте сверху, посередине и снизу, высоту — слева, по центру и справа. Если значения различаются, ориентироваться на расчёт «по стеклу» нельзя: нужен демонтаж и точный замер.

Иногда используют прибавку к видимому размеру на заход под штапики. Универсальной цифры здесь нет: у разных систем она отличается. Поэтому такой метод допустим как ориентир, но не как гарантия для изготовления.

Важно: не измеряйте расстояние между наружными краями штапиков и не называйте его размером стеклопакета. Это габарит зоны остекления, а не точный размер изделия.

Как правильно измерить снятый стеклопакет

Самый надёжный способ — вынуть стеклопакет, поставить его на мягкую устойчивую опору и измерить фактические габариты. Работать лучше вдвоём, особенно если пакет крупный, двухкамерный или установлен в балконной двери.

Снимите штапики и аккуратно выньте стеклопакет. Перед демонтажом сфотографируйте расположение рихтовочных подкладок. Они важны для правильной установки обратно.
Поставьте пакет вертикально на мягкую подложку. Не кладите изделие плашмя на твёрдый пол и не опирайте кромку на плитку или бетон.
Измерьте ширину по краям. Рулетка должна идти от одной кромки стеклопакета до другой, включая закрытые участки стекла. Запишите значение в миллиметрах.
Измерьте высоту. Повторите замер с двух сторон. Если разница превышает 1–2 мм, перепроверьте положение рулетки и геометрию изделия.
Проверьте толщину. Измеряют всю конструкцию от наружной плоскости одного стекла до наружной плоскости другого. Не путайте этот размер с шириной дистанционной рамки.
Сфотографируйте маркировку. На дистанционной рамке могут быть указаны изготовитель, дата, формула и тип стекла. Такой снимок поможет при заказе аналога.

Записывайте данные так: ширина × высота × толщина. Например: 624 × 1286 × 32 мм. Не округляйте размеры до сантиметров: для стеклопакета важен каждый миллиметр.

Как определить толщину и формулу стеклопакета

Общую толщину проще всего узнать у снятого изделия. Если демонтаж не планируется, можно посмотреть маркировку на дистанционной рамке или измерить толщину торца в месте, где она доступна. Важно понимать разницу между толщиной стеклопакета и его формулой.

Например, формула 4–16–4 означает: два стекла по 4 мм и камера между ними 16 мм. Общая толщина равна 24 мм. Формула 4–14–4–14–4 описывает двухкамерный пакет: три стекла по 4 мм и две камеры по 14 мм, общая толщина — 40 мм.

Формула	Количество стёкол	Количество камер	Общая толщина	Комментарий
4–16–4	2	1	24 мм	Распространённый однокамерный вариант
4–10–4–10–4	3	2	32 мм	Двухкамерный пакет для систем с ограниченной глубиной
4–14–4–14–4	3	2	40 мм	Более толстая двухкамерная конструкция

Буквы в формуле указывают на свойства стекла. Например, i или И может обозначать низкоэмиссионное энергосберегающее стекло. Но точную расшифровку следует уточнить у изготовителя: способы маркировки отличаются.

Если вы хотите заменить пакет на более тёплый, не заказывайте изделие большей толщины без проверки. Профиль рассчитан на определённый диапазон заполнений, а для другой толщины могут потребоваться иные штапики. Иногда выгоднее сохранить прежнюю толщину, но выбрать стекло с низкоэмиссионным покрытием.

Ошибки при замере, из-за которых стеклопакет не подходит

Замер по створке или раме. Эти размеры всегда больше размеров стеклопакета.
Округление до сантиметров. Запись «60 на 120 см» не годится для производства; нужны миллиметры.
Замер только в одной точке. При перекосе или неточном положении рулетки результат может отличаться.
Игнорирование толщины. Пакет подходящей ширины и высоты может не закрепиться штатными штапиками.
Заказ «как у соседа». Внешне одинаковые окна могут иметь разные профильные системы, глубину фальца и формулу остекления.
Замена на более тяжёлый пакет без расчёта. Створка может просесть, а фурнитура — работать с повышенной нагрузкой.
Потеря подкладок. При обратной установке нарушается геометрия створки, и она начинает цеплять раму или плохо закрываться.

Что сообщить при заказе нового стеклопакета

Чтобы изготовитель мог проверить заказ, передайте параметры в понятном виде:

размер: ширина × высота в миллиметрах;
толщина стеклопакета;
требуемая формула или фото маркировки;
тип специальных стёкол и их расположение;
назначение: квартира, балкон, частный дом, дверь, холодное помещение;
фото окна, профиля и штапиков;
нужна ли доставка, демонтаж и установка.

Если есть сомнения в толщине, формуле или положении подкладок, разумнее заказать профессиональный замер. Специалист не только определит габариты, но и проверит, можно ли установить более тёплый или шумозащитный вариант без замены профильной системы. В «ХелпОкна» можно получить консультацию по подбору стеклопакета и замене в существующей ПВХ-конструкции.

Вопросы и ответы

Можно ли измерить стеклопакет, не снимая его из окна?

Можно получить предварительный размер по видимой части стекла, но для точного изготовления этот способ менее надёжен. Края стеклопакета скрыты за штапиками, а глубина захода зависит от профильной системы. Если нужен гарантированно точный заказ, стеклопакет лучше снять и измерить фактические габариты.
Какой размер стеклопакета указывать: в сантиметрах или миллиметрах?

Для заказа указывают размеры в миллиметрах. Например, не «60 на 120 см», а «598 × 1198 мм». Производство работает с точностью до миллиметра, поэтому округление может привести к ошибке.
Нужно ли вычитать зазор из размера снятого стеклопакета?

Нет. Если вы измерили старый стеклопакет после демонтажа и заказываете аналогичную замену, сообщают его фактические ширину и высоту. Не нужно самостоятельно вычитать зазоры или добавлять припуски: они уже предусмотрены конструкцией окна и рихтовочными подкладками.
Как узнать толщину стеклопакета, если маркировки нет?

Самый точный вариант — снять стеклопакет и измерить его торец линейкой или штангенциркулем. Если демонтаж невозможен, толщину иногда определяют по профилю и штапикам, но такой способ требует опыта. Не стоит заказывать новый пакет только по предположению: разница в несколько миллиметров критична.
Можно ли поставить стеклопакет толще старого?

Иногда можно, но только если профильная система допускает такую толщину и есть подходящие штапики. Также нужно учитывать рост веса и нагрузку на створку. Перед заменой однокамерного пакета на более толстый двухкамерный лучше проверить конструкцию у специалиста.
Что делать, если старый стеклопакет разбит?

Не пытайтесь измерить острые осколки в раме. Наденьте плотные перчатки, ограничьте доступ к окну и вызовите мастера либо аккуратно снимите пакет при наличии опыта. Если часть стекла сохранилась, можно измерить габариты изделия по торцу после демонтажа или передать фото и размеры специалисту для проверки.
Почему после замены стеклопакет может плохо закрываться?

Причина часто не в самом размере, а в неправильной установке рихтовочных подкладок. Они удерживают стеклопакет в нужном положении и поддерживают геометрию створки. Если подкладки потеряны, перепутаны или сдвинуты, створка может провиснуть и начать задевать раму.

Коротко о главном

Для точной замены измеряйте не окно, а сам стеклопакет: его ширину, высоту и общую толщину. Лучший способ — снять изделие, зафиксировать расположение подкладок, измерить все параметры в миллиметрах и сфотографировать маркировку на дистанционной рамке. Если нужно изменить формулу, повысить тепло- или шумоизоляцию, сначала проверьте совместимость с профилем и створкой.
