Сколько весит стеклопакет и почему это важно для створок и монтажа

Коротко: сколько весит стеклопакет

Основную массу стеклопакета создаёт стекло. Обычное листовое стекло толщиной 4 мм весит около 10 кг на 1 м². Поэтому ориентир для большинства окон простой:

• однокамерный стеклопакет с двумя стёклами по 4 мм — примерно 20–22 кг/м²;
• двухкамерный стеклопакет с тремя стёклами по 4 мм — примерно 30–32 кг/м²;
• двухкамерный пакет с одним стеклом 6 мм, например 6-14-4-14-4, — около 35–37 кг/м²;
• безопасный пакет с триплексом, толстым стеклом или несколькими специальными стёклами может весить 40–60 кг/м² и больше.

Дистанционные рамки, герметики и газовое заполнение добавляют сравнительно немного. Для быстрого расчёта обычно достаточно сложить толщины всех стёкол в миллиметрах и умножить на 2,5: получится примерный вес стекла в кг/м². Затем стоит заложить ещё 1–2 кг/м² на рамку и герметизацию.

Из чего складывается вес стеклопакета

Стеклопакет — герметичная конструкция из двух или более стёкол, дистанционных рамок и двух контуров герметика. Масса распределяется между компонентами неравномерно: почти весь вес приходится на стекло.

Стёкла — главный источник нагрузки

Плотность обычного силикатного стекла составляет примерно 2500 кг/м³. Отсюда практическое правило: каждый миллиметр толщины стекла добавляет около 2,5 кг на 1 м².

Закалённое стекло той же толщины весит почти столько же, сколько обычное: закалка меняет прочность, а не плотность. Триплекс тяжелее, потому что состоит из нескольких стёкол, соединённых полимерной плёнкой. Например, триплекс 4.4.1 весит ориентировочно 20–21 кг/м².

Дистанционные рамки и герметики

Алюминиевая, стальная или тёплая полимерная рамка проходит по периметру. Её вклад зависит от размеров и формулы пакета: у небольших изделий он заметнее в пересчёте на квадратный метр, у крупных — меньше. Вместе с бутилом и вторичным герметиком эти элементы обычно добавляют порядка 1–2 кг/м², иногда больше для нестандартных конструкций.

Воздух или аргон в камерах

Наполнение камер аргоном практически не влияет на расчётную массу окна. Газ нужен прежде всего для улучшения теплосбережения. Даже при большой площади его масса несопоставима с массой стекла, поэтому для подбора фурнитуры и расчёта створки её обычно не учитывают отдельно.

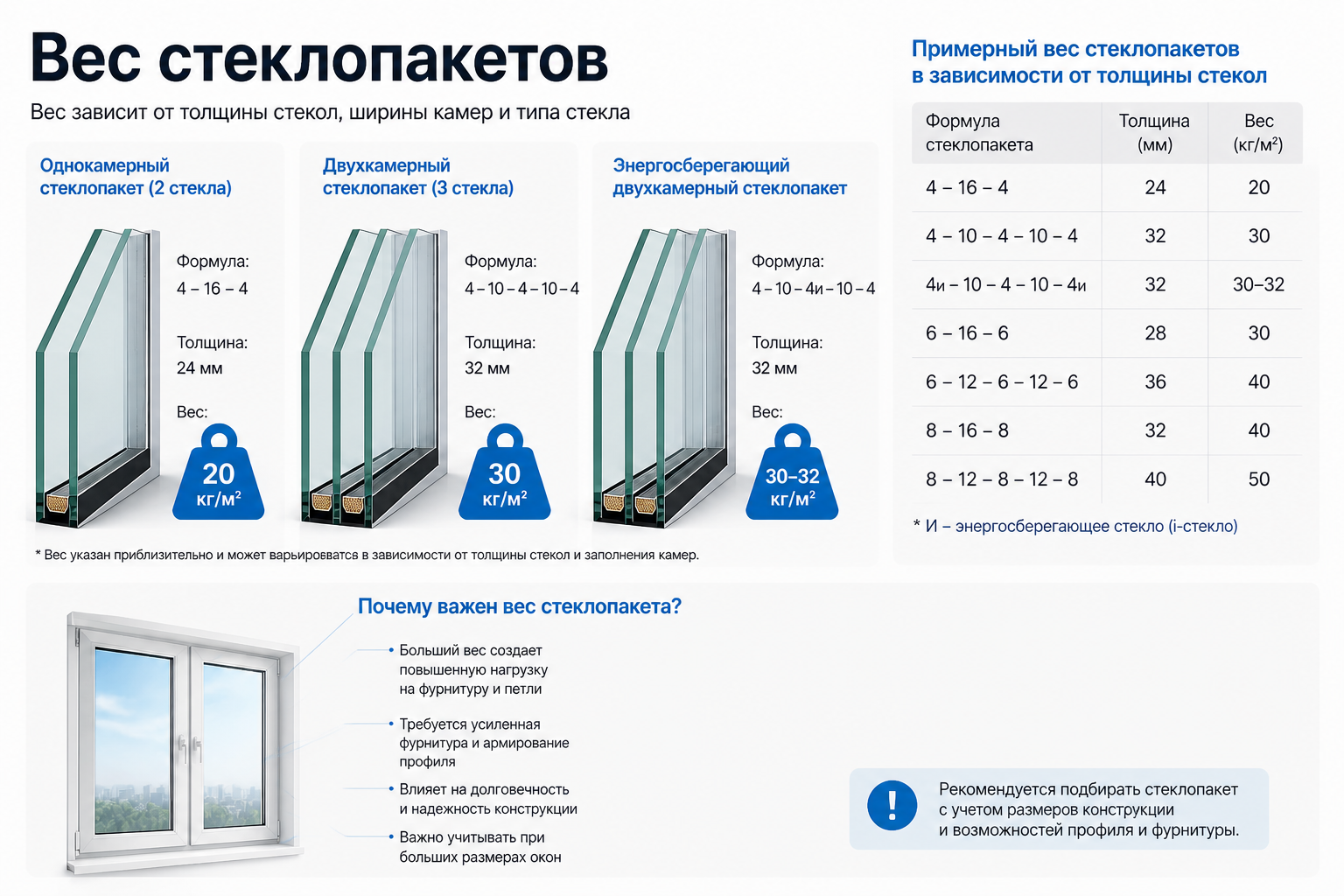

Вес 1 м² стеклопакета: таблица популярных формул

Цифры ниже — ориентировочные. Они включают массу стёкол и небольшой запас на рамки и герметизацию. Точное значение выдаёт производитель по конкретной формуле, габаритам и типам стекла.

Ответ на частый вопрос: вес м² двухкамерного стеклопакета с тремя обычными стёклами 4 мм — около 30 кг только по стеклу и примерно 31–32 кг в сборе. Вес однокамерного стеклопакета 4-16-4 — около 20 кг по стеклу и ориентировочно 21–22 кг в готовом виде.

Как рассчитать вес стеклопакета самостоятельно

Для предварительного расчёта не нужно взвешивать изделие. Достаточно знать его размеры и формулу — последовательность толщин стёкол и камер. Например, запись 4-16-4-14-4 означает три стекла по 4 мм, между которыми расположены камеры 16 и 14 мм.

Быстрая формула

Вес стекла на 1 м² ≈ сумма толщин всех стёкол в мм × 2,5 кг.

Вес готового стеклопакета ≈ площадь × (вес стёкол на 1 м² + 1–2 кг/м²).

Порядок расчёта

1. Переведите ширину и высоту стеклопакета в метры.
2. Умножьте ширину на высоту — это площадь в м².
3. Сложите толщины стёкол из формулы. Ширину камер складывать не нужно: она почти не влияет на массу.
4. Умножьте получившуюся толщину на 2,5 — так вы найдёте вес стекла на 1 м².
5. Умножьте результат на площадь и добавьте ориентировочно 1–2 кг/м² на рамки и герметики.

Расчёт нужен для оценки, а не заменяет техническую документацию. При проектировании больших створок, фасадов, дверей и конструкций со специальным стеклом опираются на паспорт изделия и допустимые нагрузки профильной системы и фурнитуры.

Примеры: вес стеклопакета в окне, балконной двери и панорамном проёме

• Небольшая оконная створка. Стеклопакет 600 × 1200 мм имеет площадь 0,72 м². Однокамерная формула 4-16-4 даст массу около 0,72 × 21–22 = 15–16 кг. Двухкамерная формула 4-14-4-14-4 — примерно 22–23 кг. Разница всего в одной дополнительной стеклянной плоскости — около 7 кг, но для петель и поворотно-откидного механизма она уже имеет значение.
• Балконная дверь. Если площадь стеклопакета в двери составляет 1,6 м², то двухкамерный пакет с тремя стёклами 4 мм будет весить около 50–52 кг. Это только заполнение. К массе нужно добавить профиль створки, армирование, фурнитуру, ручку и сэндвич-панель, если она предусмотрена. Итоговая масса дверной створки легко превышает 60 кг.
• Панорамное остекление. Пакет размером 2000 × 2500 мм имеет площадь 5 м². Даже стандартная двухкамерная формула 4-16-4-16-4 будет весить порядка 155–160 кг. В панорамных конструкциях часто используют закалённое стекло, триплекс, стекло большей толщины или сочетание этих решений. Масса возрастает, поэтому подъём, перенос, установка и расчёт профиля выполняются по отдельному проекту.

Почему вес стеклопакета важен для створок и фурнитуры

Стеклопакет занимает большую часть площади створки и обычно составляет основную долю её массы. Чем тяжелее заполнение, тем выше постоянная нагрузка на нижнюю петлю, ножницы, угловые передачи и профиль. Нагрузка действует каждый день, включая периоды, когда окно закрыто.

• Петли и фурнитура. У каждой системы есть предельный вес створки. Важно учитывать не только стеклопакет, но и массу профиля, армирования, ручек, декоративных элементов.
• Провисание. При неправильной расклинке или перегрузе створка может опуститься: ручка начинает закрываться с усилием, появляются задевания за раму, ухудшается прижим уплотнителя.
• Жёсткость профиля. Большая площадь и тяжёлое заполнение требуют профильной системы и армирования, способных удерживать геометрию.
• Формат открывания. Глухое поле переносит вес иначе, чем поворотная или поворотно-откидная створка. То, что допустимо для глухого остекления, не всегда можно устанавливать в открывающуюся часть.
• Безопасность эксплуатации. Особенно критичны вес и тип стекла в дверях, низком остеклении, детских комнатах и проходных зонах.

Вес стеклопакета и монтаж: что нужно учесть

Вес влияет не только на выбор окна, но и на способ доставки, подъёма, монтажа и последующей регулировки. Ошибки на этом этапе могут привести к трещине, перекосу створки или повреждению фурнитуры.

• Расклинивание в раме и створке. Стеклопакет не должен опираться на профиль произвольно. Его устанавливают на опорные колодки по схеме, соответствующей типу элемента: глухая часть, поворотная створка, поворотно-откидная створка, дверь. Правильное расклинивание передаёт нагрузку на рассчитанные зоны и помогает сохранить диагональ створки.
• Подъём и перенос. Пакеты от 40–50 кг не стоит переносить в одиночку. Для крупных изделий используют вакуумные захваты, присоски, тележки, подъёмные механизмы и страхующие средства. При переносе стеклопакет держат вертикально или с небольшим наклоном на устойчивой опоре; не ставят углом на твёрдое основание и не допускают ударов по кромке.
• Монтажный шов и крепление рамы. Вес стеклопакета не передаётся напрямую на монтажную пену: конструкция должна опираться на несущие колодки, а рама — быть закреплена анкерами или монтажными пластинами по проектной схеме. Однако тяжёлые створки и крупные пакеты повышают требования к точности установки рамы, геометрии проёма и качеству крепежа.

Можно ли заменить стеклопакет на более тяжёлый

Иногда владелец хочет заменить однокамерный пакет на двухкамерный, поставить стекло 6 мм вместо 4 мм, триплекс или шумозащитную асимметричную формулу. Технически это возможно не всегда.

Перед заказом проверьте:

• позволяет ли глубина профиля установить более толстый пакет и подходят ли штапики;
• какова допустимая масса конкретной створки и фурнитуры;
• достаточны ли сечение профиля и армирование;
• не нарушится ли работа петель, ножниц, ответных планок и ручки;
• какое расклинивание требуется для нового заполнения.

Например, замена 4-16-4 на 4-14-4-14-4 прибавляет примерно 10 кг/м². Для створки с площадью стеклопакета 1,5 м² это дополнительно около 15 кг. Если окно изначально не проектировалось под такую массу, безопаснее рассмотреть энергосберегающее стекло или аргон в однокамерной формуле: это позволяет улучшить теплоизоляцию без столь заметного увеличения веса.

Частые ошибки при расчёте веса стеклопакета

1. Считать камеру стеклом. Камера — это промежуток между стёклами. В двухкамерном стеклопакете три стекла, а не два.
2. Учитывать только вес пакета. Для фурнитуры важна полная масса створки: стеклопакет, профиль, армирование и комплектующие.
3. Игнорировать толщину стекла. Замена одного стекла 4 мм на 6 мм добавляет 5 кг/м². В крупной конструкции прибавка быстро становится существенной.
4. Считать аргон тяжёлым фактором. На практике массу определяют стёкла, а не газ в камерах.
5. Ориентироваться на средние цифры при нестандартной формуле. Для триплекса, стекла 8–10 мм, стеклопакетов сложной формы и фасадного остекления нужен точный расчёт изготовителя.
6. Самостоятельно менять тяжёлый пакет без проверки створки. Неподходящее заполнение может вызвать провисание, плохой прижим и ускоренный износ фурнитуры.
