Устройство стеклопакета пластикового окна: камеры, стёкла, рамка и герметизация

Содержание

Что такое стеклопакет и чем он отличается от окна

Стеклопакет — это не просто два или три стекла, вставленные в раму. Это герметичный заводской блок из нескольких стёкол, разделённых дистанционными рамками. По контуру он склеен герметиками, поэтому внутрь камер не должны попадать влажный воздух, пыль и вода.

Само окно состоит из нескольких частей: ПВХ-, деревянного или алюминиевого профиля, рамы, створки, фурнитуры, уплотнителей и стеклопакета. Профиль удерживает стеклопакет штапиками, но не заменяет его. Поэтому при трещине, разгерметизации или запотевании между стёклами обычно меняют именно стеклопакет, а не всё окно.

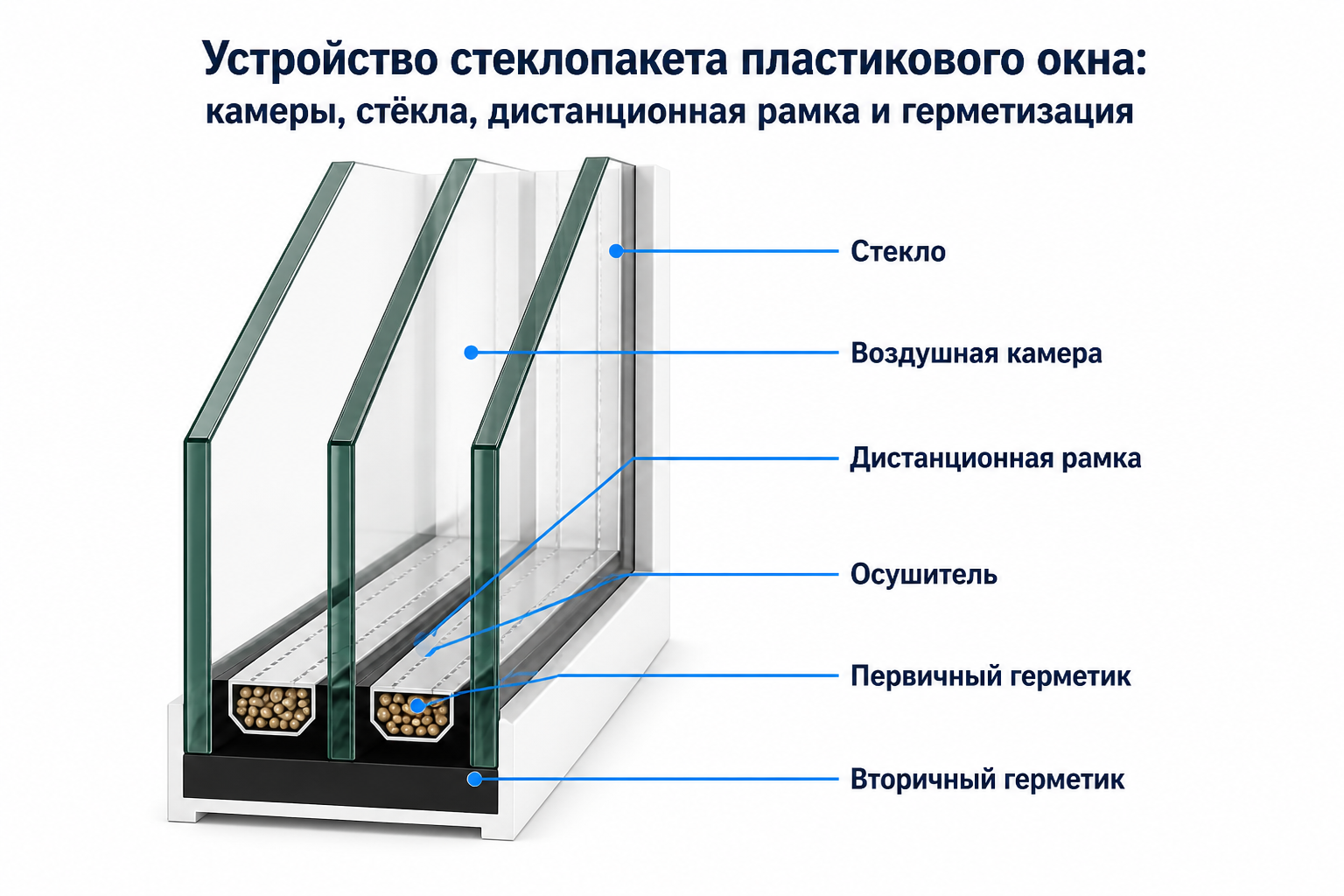

Как устроен стеклопакет

Из чего состоит стеклопакет

Конкретная формула может отличаться, но базовое устройство остаётся одинаковым. В двухкамерном варианте три стекла образуют две герметичные камеры.

Стёкла. Обычно используют флоат-стекло толщиной 4 мм. В зависимости от задачи оно может быть энергосберегающим, мультифункциональным, закалённым, шумозащитным или многослойным — триплексом.
Воздушные камеры. Это промежутки между стёклами. Они уменьшают теплопередачу и частично гасят уличный шум.
Дистанционная рамка. Профиль по периметру стеклопакета, который задаёт ширину камеры и удерживает стёкла на нужном расстоянии.
Осушитель. Гранулы внутри дистанционной рамки. Они поглощают остаточную влагу из воздуха камеры и помогают предотвратить выпадение конденсата внутри пакета.
Первичный герметик. Первый тонкий герметизирующий слой, чаще всего на основе бутилкаучука. Он отвечает за газо- и паронепроницаемость кромки.
Вторичный герметик. Более прочный наружный слой. Он скрепляет конструкцию, защищает кромку и помогает стеклопакету выдерживать эксплуатационные нагрузки.

Важно: чёрная полоса по кромке стеклопакета — это не загрязнение, а герметизирующий слой. Он должен быть ровным, без разрывов и заметных отслоений.

Камеры: воздух или газ между стёклами

Камерой называют пространство между соседними стёклами. В однокамерном стеклопакете две стеклянные плоскости и одна камера, в двухкамерном — три стекла и две камеры. Увеличение числа камер обычно повышает теплозащиту и шумоизоляцию, но также увеличивает вес конструкции.

Камеры могут быть заполнены осушенным воздухом или инертным газом, например аргоном. Аргон снижает конвекцию внутри камеры и помогает улучшить сопротивление теплопередаче. Но сам по себе газ не компенсирует слабую формулу: важны и тип стекла, и ширина камер, и качество герметизации.

Тип стеклопакета	Стёкол	Камер	Пример формулы	Где применяется
Однокамерный	2	1	4–16–4	Балконы, дачи, неотапливаемые помещения; в жилых комнатах — при усиленной формуле
Двухкамерный	3	2	4–10–4–10–4	Квартиры, частные дома, отапливаемые помещения
Двухкамерный увеличенной толщины	3	2	4–14–4–14–4	Тёплое остекление, окна с повышенными требованиями к комфорту

Как читать формулу стеклопакета

Формула показывает толщину стёкол и камер в миллиметрах. Числа читают слева направо: стекло — камера — стекло. Например, запись 4–16–4 означает однокамерный пакет из двух стёкол по 4 мм с камерой 16 мм между ними. Его общая толщина составляет 24 мм.

Формула 4–14–4–14–4 описывает двухкамерный стеклопакет: три стекла по 4 мм и две камеры по 14 мм. Общая толщина — 40 мм.

В маркировке могут встречаться дополнительные обозначения: буквы или названия покрытий для энергосберегающего стекла, указание на триплекс, закалку, декоративную раскладку, заполнение аргоном. При заказе замены лучше сообщить замерщику толщину пакета, размеры, тип окна и желаемые свойства, а не ориентироваться только на число камер.

Зачем нужна герметизация и осушитель

Герметичность — обязательное условие нормальной работы стеклопакета. Если кромка надёжно защищена, внутри камер сохраняется сухая среда, не образуется налёт, а энергосберегающее покрытие остаётся защищённым.

Дистанционная рамка имеет перфорацию со стороны камеры и заполнена молекулярным ситом — осушителем. Оно забирает остатки влаги, которые могли остаться в воздухе после сборки. При разгерметизации влага начинает поступать извне, осушитель постепенно перестаёт справляться, и на внутренних поверхностях стёкол появляется конденсат.

Современные тёплые рамки из композитных материалов помогают сократить краевой мостик холода. Благодаря этому внутренняя кромка стеклопакета меньше охлаждается зимой, а риск краевого конденсата становится ниже.

Как конструкция влияет на выбор стеклопакета

Выбирать стеклопакет только по принципу «чем толще, тем лучше» не всегда правильно. Конструкция должна подходить профилю, штапикам, размеру створки и условиям эксплуатации.

Для тёплой квартиры или дома обычно выбирают двухкамерный пакет либо энергоэффективный однокамерный — решение зависит от профиля, климата и размеров окна.
Для шумной улицы полезнее асимметричная формула: стёкла разной толщины, камеры разной ширины, а при необходимости — триплекс. Простое добавление одинакового стекла не всегда даёт ожидаемый эффект.
Для солнечной стороны подходят мультифункциональные стёкла: они помогают сохранять тепло зимой и ограничивают перегрев летом.
Для дверей, панорамного и низкого остекления рассматривают безопасное стекло — закалённое или триплекс.
Для большой створки обязательно учитывают вес. Слишком тяжёлый стеклопакет может ускорить износ фурнитуры и потребовать регулировки створки.

Какие признаки говорят о неисправности стеклопакета

Исправный стеклопакет остаётся прозрачным внутри и не имеет повреждений по кромке. Вот ситуации, в которых нужна диагностика и, возможно, замена:

между стёклами появился конденсат, мутный налёт или капли воды;
на внутренних поверхностях камеры видны пыль, разводы или следы загрязнения;
одно из стёкол треснуло, разбилось или имеет глубокий скол;
по периметру заметны отслоения герметика или деформация дистанционной рамки;
стеклопакет существенно просел, створка стала задевать раму или плохо закрываться.

Конденсат на поверхности стекла со стороны комнаты не всегда означает брак стеклопакета: часто причина в высокой влажности, слабой вентиляции или холодном крае окна. А вот влага между стёклами почти всегда указывает на разгерметизацию. Такой пакет не ремонтируют герметиком на месте — его меняют целиком, предварительно точно измерив.

Вопросы и ответы

Можно ли заменить одно стекло в стеклопакете?

Нет, в обычных условиях меняют стеклопакет целиком. Стёкла, дистанционная рамка, осушитель и герметизирующие слои образуют единую герметичную конструкцию. При трещине или разбитии одного стекла изготавливают новый стеклопакет нужного размера и формулы.
Что находится внутри дистанционной рамки?

Внутри дистанционной рамки находится осушитель — гранулированный влагопоглощающий материал, обычно молекулярное сито. Он убирает остаточную влагу из камеры стеклопакета и помогает предотвратить появление конденсата между стёклами.
Чем камера стеклопакета отличается от камеры профиля?

Камера стеклопакета — это герметичное пространство между стёклами. Камеры профиля — внутренние полости в пластиковой, деревянной или алюминиевой раме. Это разные части оконной конструкции: стеклопакет отвечает за прозрачное заполнение, а профиль удерживает его и формирует раму или створку.
Почему стеклопакет запотевает внутри?

Влага между стёклами обычно появляется из-за разгерметизации. Через повреждённый герметизирующий слой в камеру проникает влажный воздух, а осушитель перестаёт справляться со своей задачей. Такой стеклопакет подлежит замене: протирка и просушка снаружи проблему не устранят.
Можно ли поставить стеклопакет толще старого?

Иногда можно, но только после проверки профильной системы. Новый стеклопакет должен подходить по глубине установки, штапикам и весу. Более толстый двухкамерный пакет может не подойти к старому профилю или создать повышенную нагрузку на створку и фурнитуру.
Что такое первичный и вторичный герметик?

Первичный герметик наносится между стеклом и дистанционной рамкой: он обеспечивает герметичность и не пропускает водяной пар. Вторичный герметик располагается снаружи по контуру стеклопакета, придаёт конструкции прочность и дополнительно защищает кромку от влаги и механических воздействий.
Зачем в стеклопакет закачивают аргон?

Аргон используют как заполнение камер для снижения теплопередачи. Он уменьшает конвекцию между стёклами и особенно эффективен в сочетании с энергосберегающим покрытием. Газ удерживается внутри только при качественной герметизации стеклопакета.
